Transformador de Distribución Tipo Pedestal

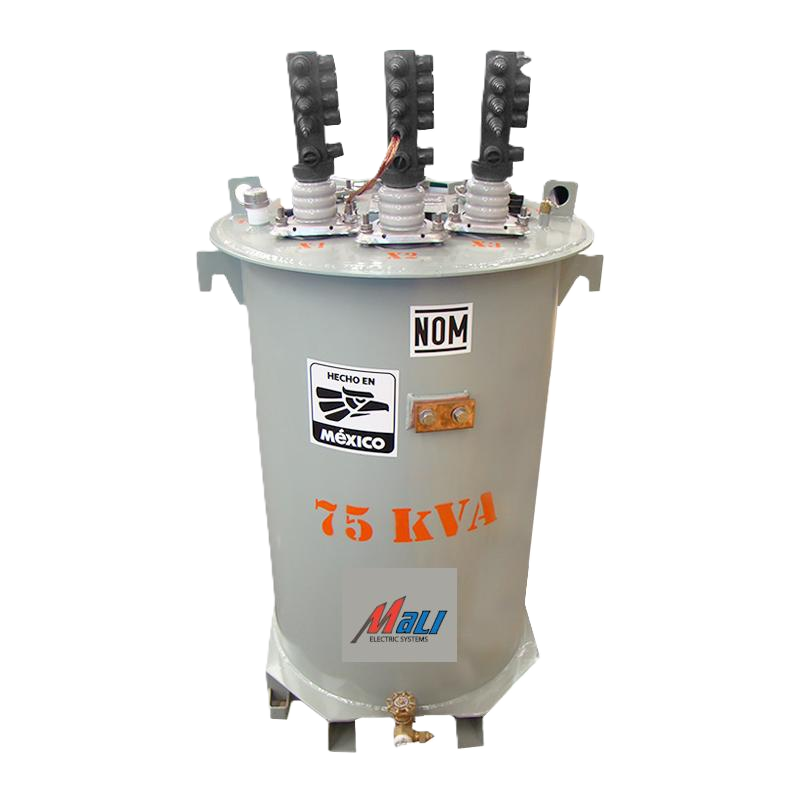

Un transformador tipo sumergible es un equipo de alta ingeniería diseñado específicamente para operar de manera continua y segura dentro de bóvedas o registros subterráneos que están sujetos a inundaciones temporales o permanentes. Su construcción se distingue por un tanque de acero inoxidable o acero al carbón con recubrimientos altamente resistentes a la corrosión, así como por un sellado hermético total que impide la entrada de agua o humedad a sus componentes internos. A diferencia de otros modelos, utiliza boquillas de frente muerto de tipo inserto para conexiones con conectores tipo codo, lo que permite una operación segura en espacios reducidos y condiciones ambientales extremas, siendo la solución estándar para redes de distribución eléctrica subterránea en zonas urbanas de alta densidad o áreas costeras.
Capacidades
Monofásicos: De 15 a 100 kVA
Trifásicos: De 30 a 5000 kVA
Voltajes
Media: De 2,400 V Hasta 34,500 V
Baja: De 120/240 V a 480/277 V (con opción hasta 4600 V)
Certificaciones
Cumplimiento con NMX-J-285-ANCE, NMX-J-285 y NMX-J-286.
Componentes
- Seccionador de dos posiciones 300 amp.
- Portafusiles tipo bayoneta 15/25/34.5kv.
- Boquillas tipo pozo 200 amp en media y tipo Paleta en baja.
- Cambiador de derivaciones trifásico.
- Válvula de drenaje, muestreo y sobrepresion.
- Brida estacionaria.
- Barra de tierra (cobre), Conexión a tierra (cobre).
- Provisión para manovacuometro.
- Devanados en Aluminio o Cobre.
Especificaciones
- Enfriamiento: Enfriamiento en Aceite Dieléctrico Mineral (OA).
- Frecuencia: 60HZ.
- Derivaciones: Cuatro derivaciones de 2.5% cada una. Dos arriba y dos abajo de voltaje nominal en alta tensión.
- Condiciones de diseño: Diseñado para operar a 2300m.s.n.m. con una sobre elevación de temperatura a 65 °C, sobre una mínima de 30 °C y una máxima de 40 °C (temperatura ambiente).
- Conexión: Conexión Estrella con neutro fuera del tanque.
- Operación: Operación Radial y Operación en Anillo.
- Tipos de conexión: Delta->Estrella y Estrella->Estrella
- Seguridad y Gabinete: Tanque fabricado en acero al carbón o acero inoxidable (opcional)
