Convertidor de Fases
Un convertidor de fases es un dispositivo que transforma energía eléctrica monofásica (1 fase) en energía trifásica (3 fases), o viceversa, permitiendo usar maquinaria industrial trifásica (motores, CNC, etc.) en lugares con suministro monofásico (casas, talleres pequeños) donde la trifásica no está disponible o es costosa de instalar. Existen tipos estáticos (más económicos, para un solo motor) y rotativos (más complejos, para múltiples motores o cargas), usando un generador interno para crear la tercera fase.
Convertidor de Fase Estático:
- Usa capacitores y relés para "arrancar" un motor trifásico con energía monofásica.
- Una vez que el motor arranca, el convertidor se desconecta y el motor sigue funcionando con la energía "creada".
- Ideal para una sola máquina y más económico.

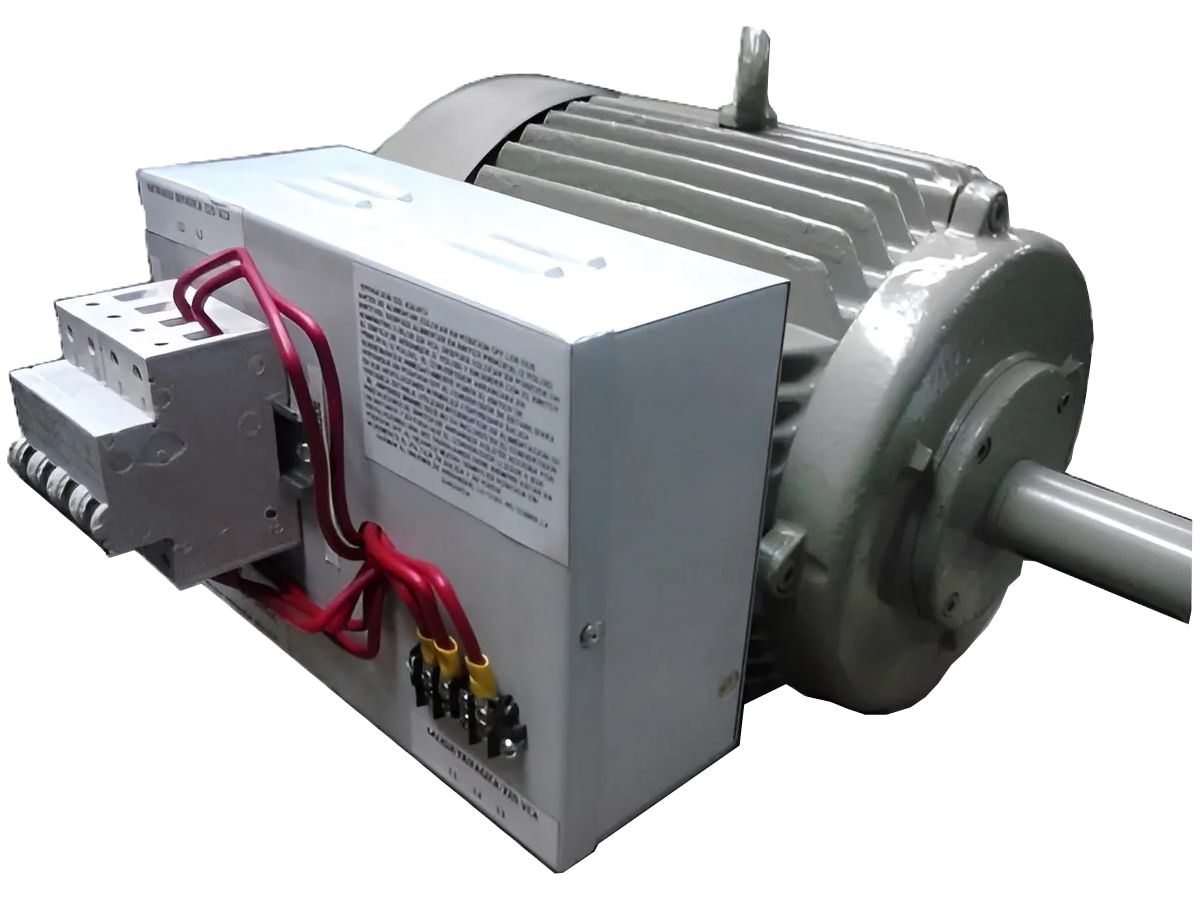

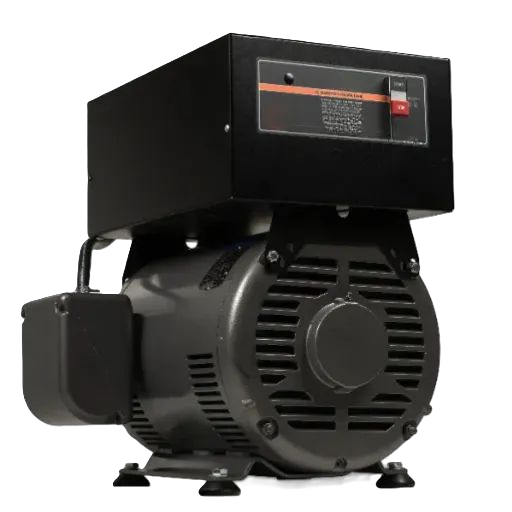

Convertidor de Fase Rotativo:
- Consiste en un motor generador (un motor de inducción que actúa como generador).
- El motor se alimenta de la energía monofásica y gira, generando un campo magnético que produce la tercera fase.
- Permite operar múltiples motores trifásicos a la vez, funcionando como una fuente trifásica completa.

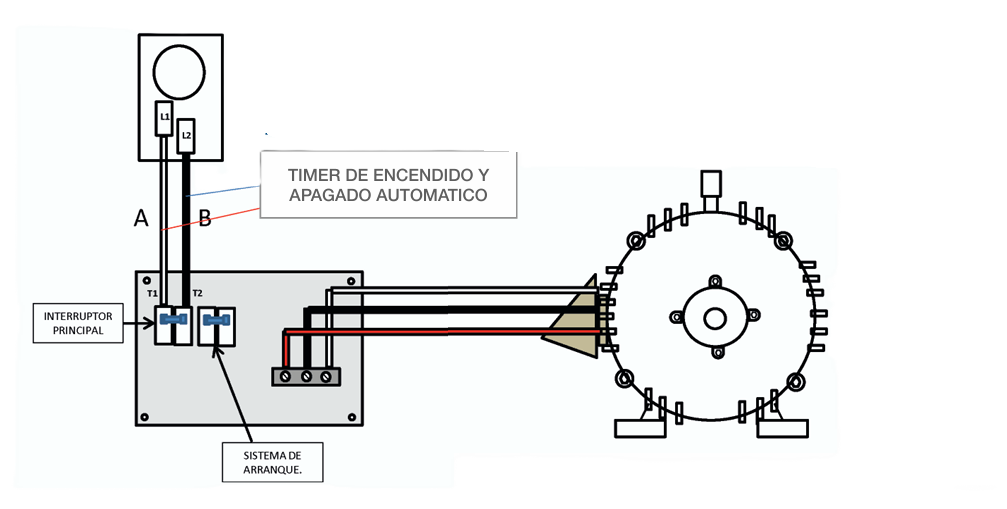

Procedimiento de Arranque Convertidor Estático
- CONECTE LA ALIMENTACIÓN CON LAS 2 FASES.
- CONECTE EN LOS BORNES DE SALIDA (L1-L2-L3) LA SALIDA DEL MOTOR. (LA CARGA A CONECTAR NO DEBE SOBREPASAR LA POTENCIA DEL CONVERTIDOR).
- PARA ARRANCAR EL MOTOR: SUBIR EL SWITCH MARCADO COMO PRINCIPAL.
- SE RECOMIENDA COLOCAR UN INTERRUPTOR (20AMP) ENTRE LA ALIMENTACIÓN Y EL INTERRUPTOR PRINCIPAL PARA PROTEGER EL CONVERTIDOR Y MOTOR.
- PARA CONECTARLE UN SWITCH DE ENCENDIDO Y APAGADO AUTOMÁTICO (TIMER), SE DEBERÁN ABRIR LOS CABLES "A" Y "B" Y TENER SIEMPRE EL SWITCH PRINCIPAL EN POSICIÓN ON.

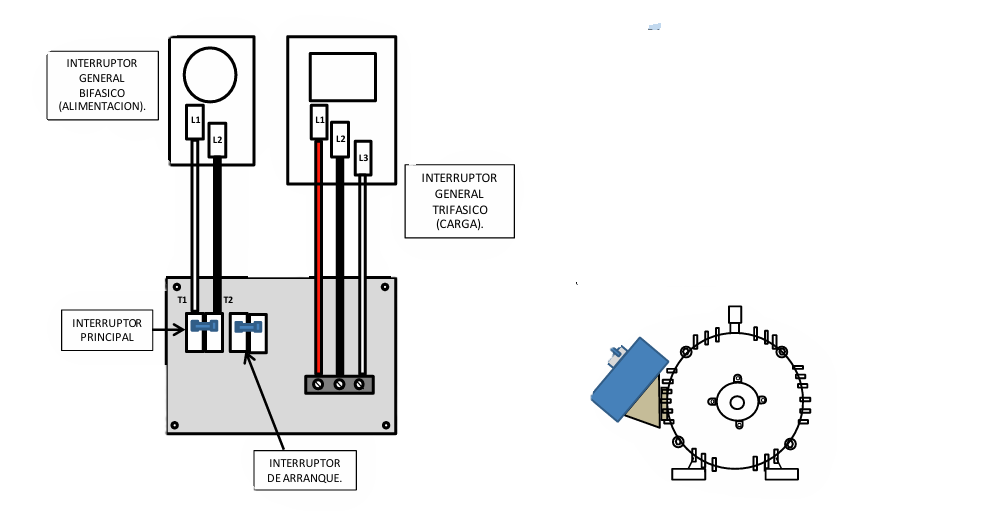

Procedimiento de Arranque Convertidor Rotativo
- CONECTE LA ALIMENTACION CON LAS 2 FASES ( L1- L2 ).
- CONECTE EN LOS BORNES DE SALIDA ( L1 – L2 – L3 ) LA SALIDA DEL MOTOR O MOTORES. (LA CARGA A CONECTAR NO TIENE QUE SOBREPASAR LA POTENCIA DEL CONVERTIDOR).
- SE DISPONE A COLOCAR LOS DOS INTERRUPTORES DE ARRANQUE 2 POLOS 16 AMP EN ENCENDIDO (ON).
- PONER EN POSICION (ON) LOS INTERRUPTORES PRINCIPALES 2 POLOS 63 AMPERES. EL CONVERTIDOR ARRANCARA EN SOBREMARCHA; INMEDIATAMENTE PONER EN POSICION OFF LOS INTERRUPTORES DE ARRANQUE.
- PRECAUCION: LOS INTERRUPTORES DE ARRANQUE SON UNICAMENTE MOMENTANEOS. HAY QUE BAJARLOS EN MENOS DE 1 SEGUNDO, DE LO CONTRARIO PUEDE DAÑARSE EL SISTEMA DE ARRANQUE, EL CUAL NO CUBRE LA GARANTIA.
