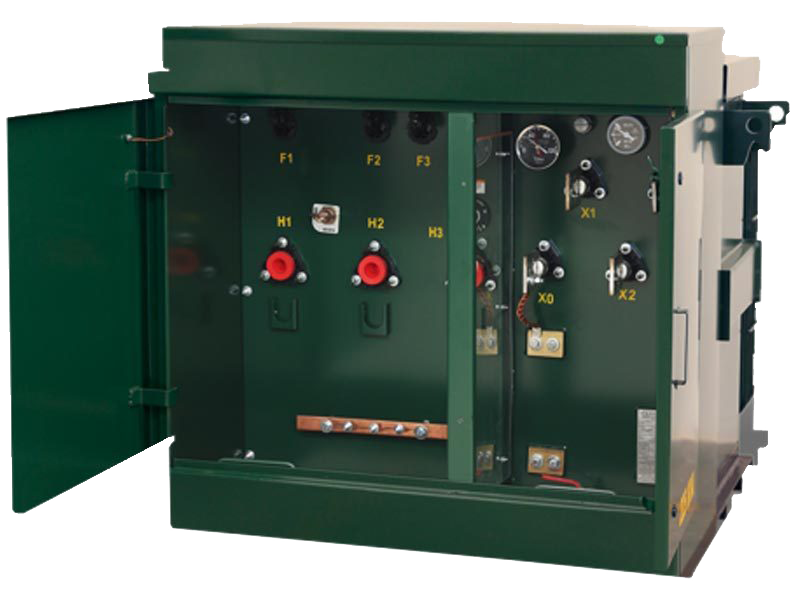

Transformador de Distribución Tipo Pedestal
Un transformador tipo pedestal es un equipo de transformación de energía eléctrica diseñado para operar a la intemperie, generalmente montado sobre una base de concreto (pedestal). Se caracteriza por estar alojado dentro de un gabinete metálico robusto y cerrado bajo llave, lo que garantiza la seguridad al evitar el contacto accidental de personas con las partes energizadas, haciéndolo ideal para zonas residenciales, centros comerciales y parques. Su diseño integra internamente tanto los bushings de alta y baja tensión como los dispositivos de protección y maniobra, permitiendo una conexión estética y segura a través de redes de distribución subterránea.
Capacidades
Monofásicos: De 15 a 100 kVA
Trifásicos: De 30 a 5000 kVA
Voltajes
Media: De 2,400 V Hasta 34,500 V
Baja: De 120/240 V Hasta 480/277 V (con opción hasta 4600 V)
Certificaciones
Cumplimiento con NMX-J-285-ANCE, NMX-J-285 y NMX-J-286.
Componentes
- Seccionador de dos posiciones 300 amp.
- Portafusiles tipo bayoneta 15/25/34.5kv.
- Boquillas tipo pozo 200 amp en media y tipo Paleta en baja.
- Cambiador de derivaciones trifásico.
- Válvula de drenaje, muestreo y sobrepresion.
- Brida estacionaria.
- Barra de tierra (cobre), Conexión a tierra (cobre).
- Provisión para manovacuometro.
- Devanados en Aluminio o Cobre.
Especificaciones
- Enfriamiento: Enfriamiento en Aceite Dieléctrico Mineral (OA).
- Frecuencia: 60HZ.
- Derivaciones: Cuatro derivaciones de 2.5% cada una. Dos arriba y dos abajo de voltaje nominal en alta tensión.
- Condiciones de diseño: Diseñado para operar a 2300m.s.n.m. con una sobre elevación de temperatura a 65 °C, sobre una mínima de 30 °C y una máxima de 40 °C (temperatura ambiente).
- Conexión: Conexión Estrella con neutro fuera del tanque.
- Operación: Operación Radial y Operación en Anillo.
- Tipos de conexión: Delta->Estrella y Estrella->Estrella
- Seguridad y Gabinete: Gabinete de seguridad con cerradura de tres puntos, frente muerto y recubrimiento resistente a la corrosión.
